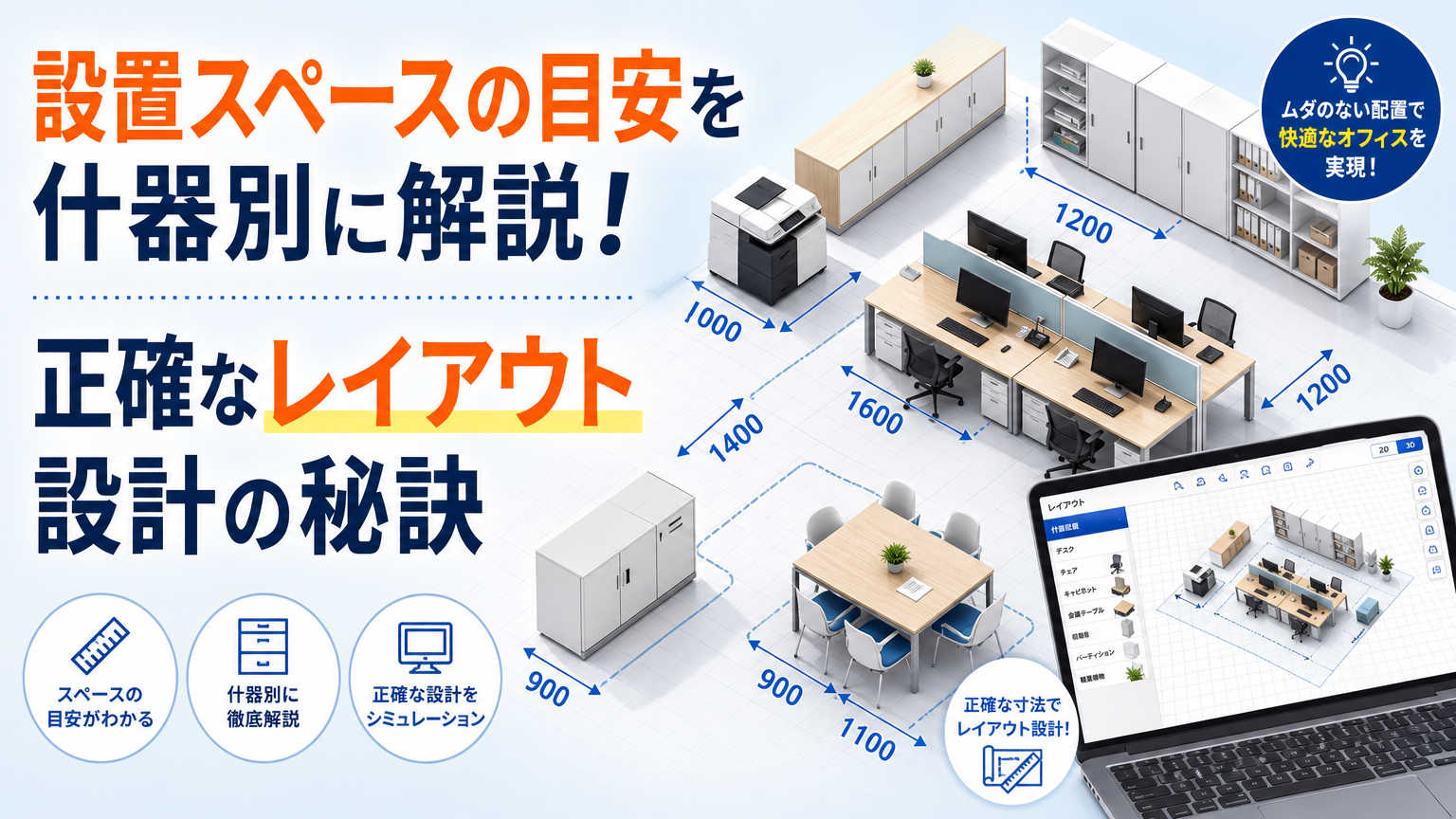

オフィスレイアウトの設計や施工管理において、什器の設置スペースの目安を正確に把握できているかどうかは、図面の完成度を大きく左右します。本記事では複合機やロッカー、会議テーブル、パーテーションなど主要什器の必要面積をまとめ、算出手順や不足時の解決策まで実務目線で解説します。

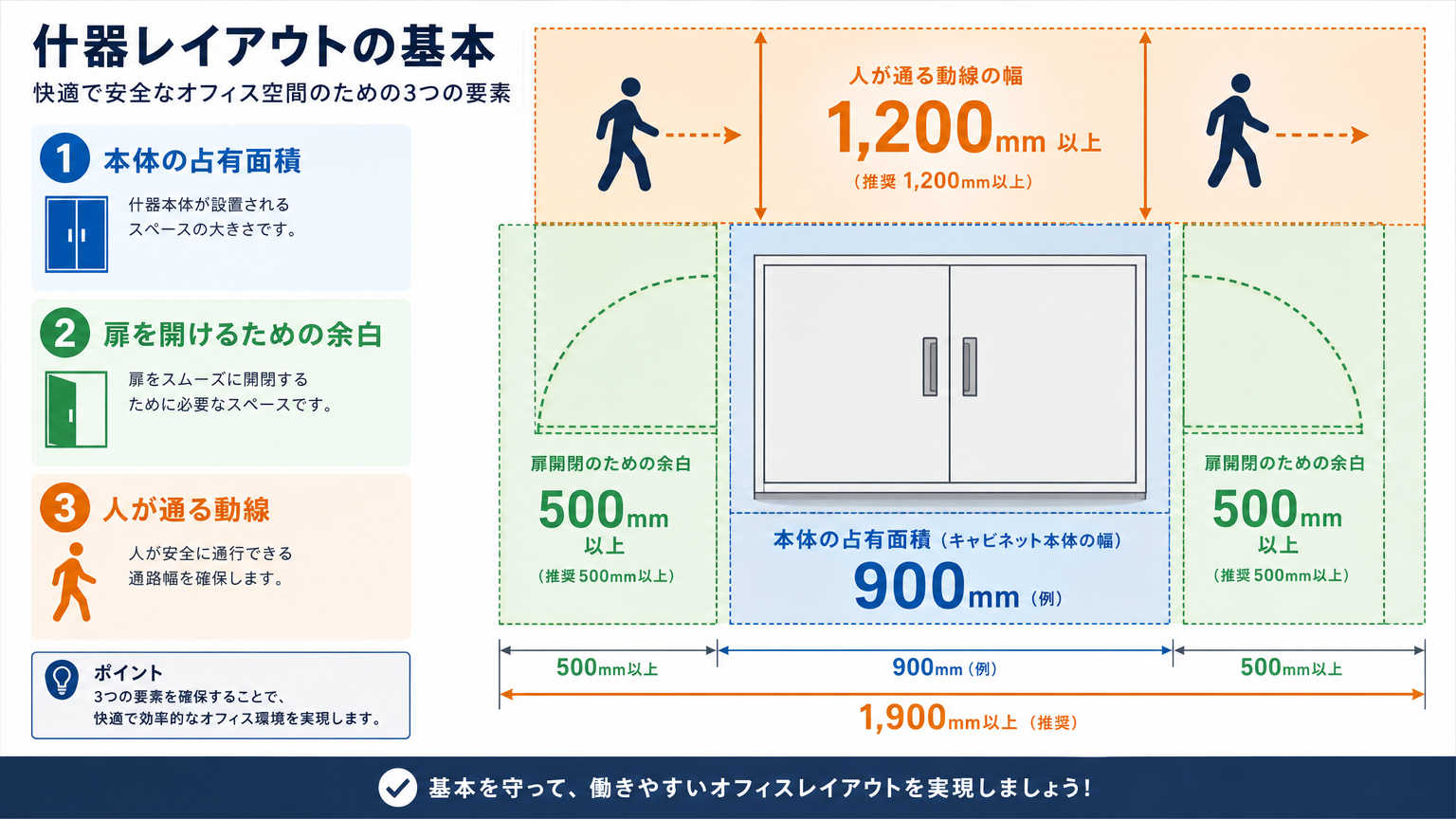

設置スペースの目安とは｜什器レイアウト設計の基本的な考え方
設置スペースの目安とは、什器本体が占める面積だけでなく、操作や保守に必要な余白、人が通行するための動線までを含めた総合的な必要面積を指します。レイアウト設計の初期段階でこの目安を把握しておくことが、後工程の手戻りを防ぐ鍵となります。
設置スペースを構成する3つの要素
設置スペースの目安は、単一の数値で語れるものではありません。什器本体の外形寸法、扉の開閉や紙補充などに必要な余白、そして人が安全に行き来できる動線の3つの要素を組み合わせて算出します。それぞれの要素を個別に確認し、積み上げていく考え方が実務では求められます。
什器本体の占有面積
什器本体の占有面積は、幅×奥行きで表される最も基本的な数値です。カタログや製品仕様書に記載された外形寸法をそのまま図面に落とし込むケースが多いですが、キャスターや脚部の張り出し、コード類の取り回しスペースを見落とすと実際の設置時に寸法が合わなくなることがあります。仕様書の寸法図を確認し、突起部を含めた最大幅を把握しておくと安心です。
操作・メンテナンスに必要な余白
複合機のトナー交換やロッカーの扉開閉など、什器を実際に使う際には本体周囲に一定の作業スペースが必要です。この余白を確保しないと、日常業務やメンテナンス作業に支障をきたします。一般的には什器の種類ごとに扉の開閉角度や作業員の立ち位置を想定し、前面・側面に必要な余白寸法が製品資料に記載されています。
人の移動を想定した動線スペース
什器周辺には人がすれ違ったり通行したりするための動線幅を確保する必要があります。動線が狭いとスタッフの移動効率が落ちるだけでなく、避難時の安全性にも関わります。単独通行なら約60cm、すれ違いが発生する主要動線なら90cm以上を目安に計画すると、実務で使いやすいレイアウトになります。
設置スペースの目安を先に把握すべき理由
設計初期の段階で設置スペースの目安を押さえておくと、什器選定や間仕切り計画をスムーズに進められます。逆に目安を曖昧なまま進めると、什器搬入時に扉が開かない、通路が塞がるといった問題が発生しがちです。あらかじめ標準的な数値を頭に入れておくことで、提案段階から精度の高い図面を作成でき、顧客との打ち合わせも効率化されます。什器選定と空間設計を同時並行で進める上でも、目安値は判断の軸になります。

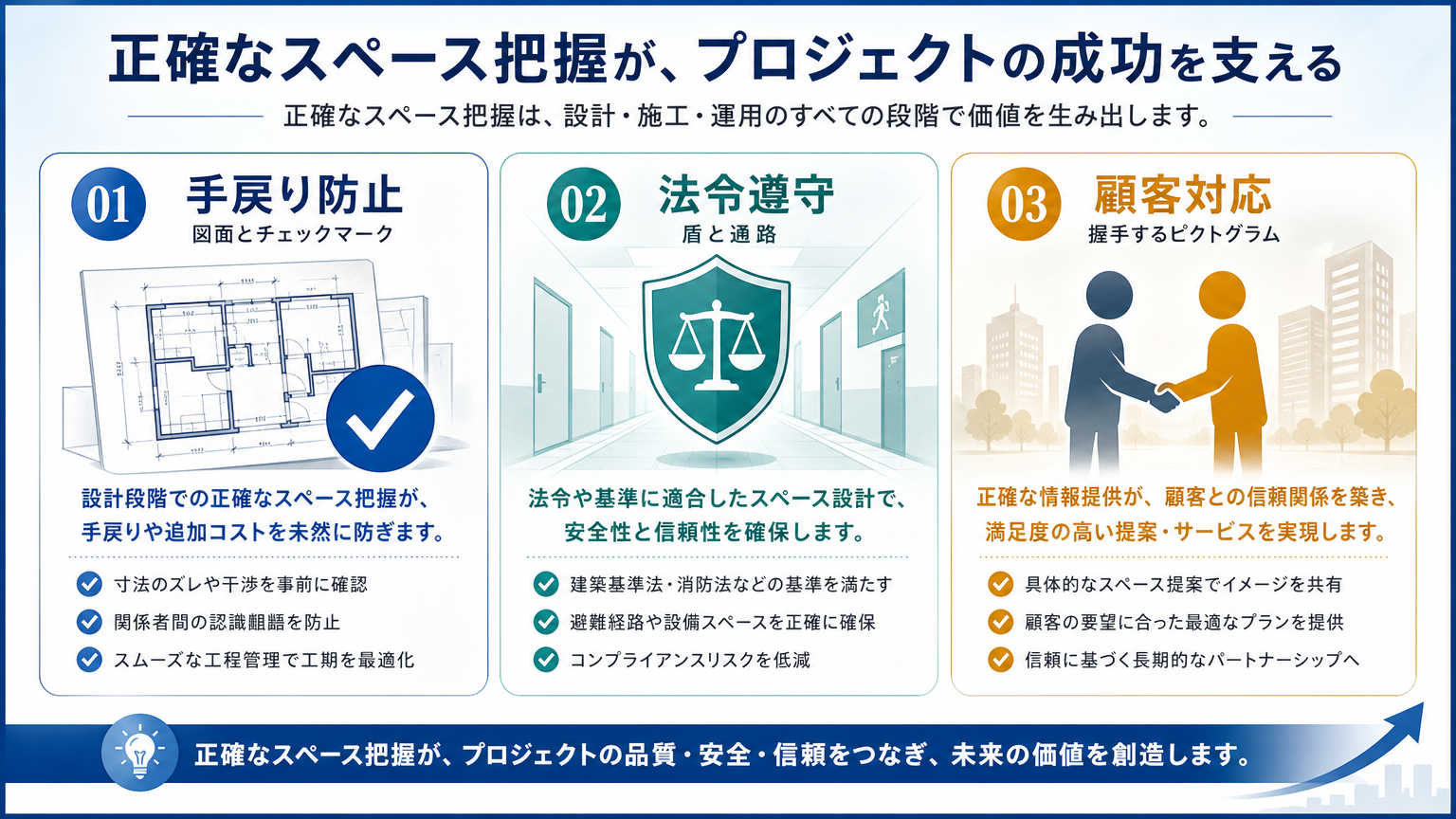

設置スペースの目安を正確に把握すべき背景
設置スペースの目安を軽視すると、設計から施工までの各段階でさまざまな問題が生じます。ここでは図面精度、法令遵守、顧客対応という3つの観点から、正確な把握が求められる背景を整理します。
図面段階での手戻りを防ぐため
図面作成時に設置スペースの目安を誤ると、什器搬入後に扉が開かない、通路幅が足りないといった不整合が発覚し、レイアウトの引き直しが発生します。手戻りは工期の遅延やコスト増加に直結するため、設計担当者にとって避けたい事態です。最初の図面段階で余白や動線を含めた寸法を織り込んでおけば、施工段階での修正頻度を大きく減らせます。結果として、顧客への引き渡しスケジュールも安定させやすくなります。
消防法・建築基準法上の避難通路幅を確保するため
オフィスレイアウトでは、什器の設置スペースを検討する際に消防法や建築基準法で定められた避難通路幅を満たす必要があります。避難経路の有効幅員は建物の用途や規模によって基準が異なり、什器の配置によってこの幅員を狭めてしまうと是正指導の対象になる可能性があります。詳細は総務省消防庁の資料などで確認できますが、設計段階から法定基準を織り込んだ設置スペースの目安を用いることが、安全なオフィス環境づくりの前提条件となります。
顧客提案時の説得力を高めるため
顧客への提案図面において、什器の設置スペースの目安が具体的な数値で示されていると、レイアウトの妥当性を論理的に説明できます。感覚的な配置ではなく、根拠のある余白と動線幅を提示することで、顧客は安心して提案内容を検討できるようになります。特に複合機やロッカーなど日常的に使用頻度の高い什器については、メンテナンス性や動線への配慮を数値で示すことが、契約成立の後押しにもつながります。

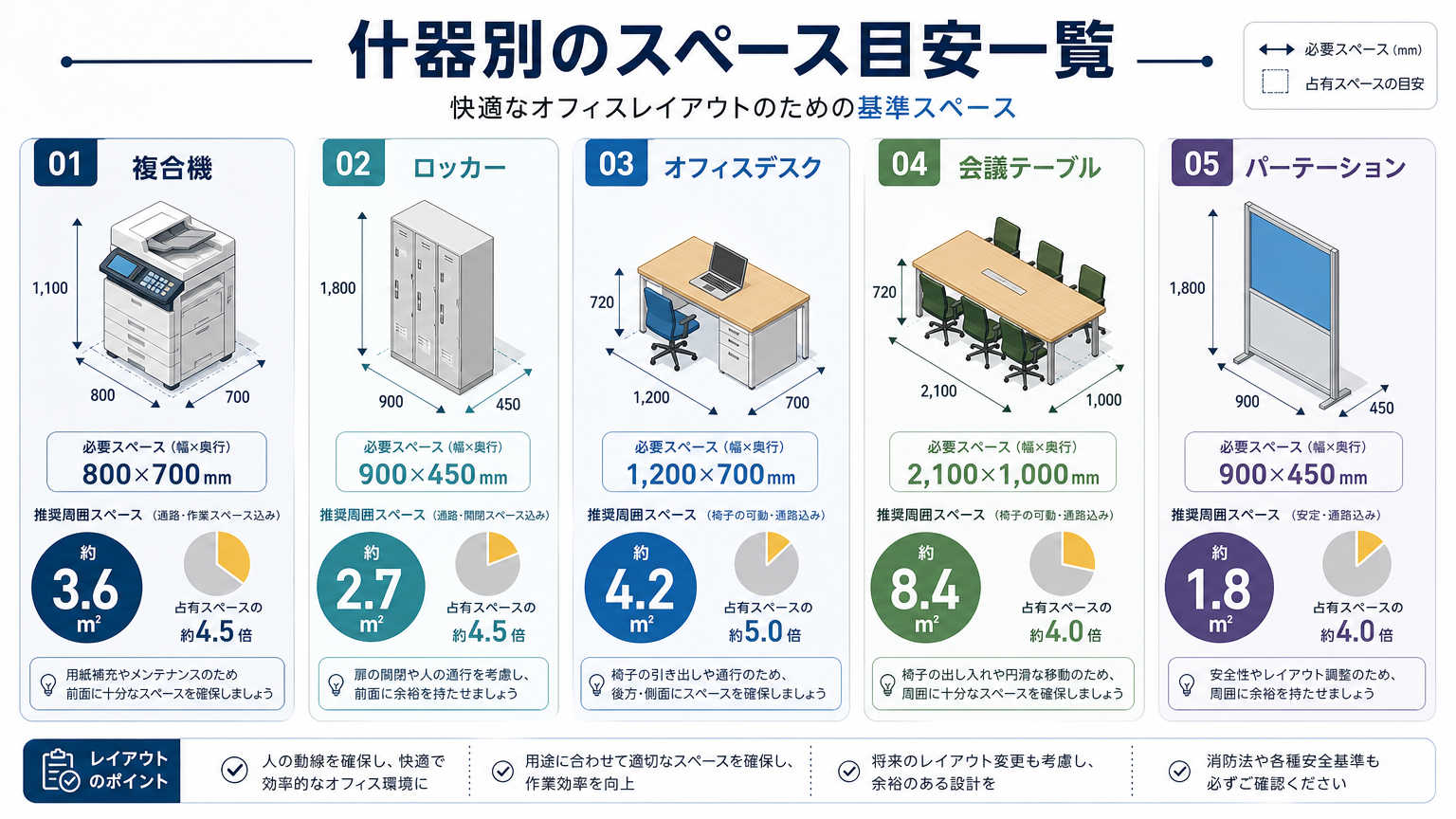

什器別｜設置スペースの目安一覧
ここからは代表的な什器ごとに、設置スペースの目安を具体的な数値とともに紹介します。複合機、ロッカー、デスク、会議テーブル、パーテーションという実務で頻出する5カテゴリーを取り上げ、レイアウト作成時にそのまま参照できる情報としてまとめました。
複合機・コピー機の設置スペース目安
複合機は用紙補充やメンテナンス作業のため、本体周囲に十分な余白を確保する必要があります。機種のサイズによって目安が異なるため、A3対応とA4対応に分けて確認しておくと実務で役立ちます。
A3複合機の設置スペース目安
A3対応の複合機は本体幅が600〜700mm程度、奥行きが600mm前後の機種が主流です。前面に用紙補充やトナー交換のための作業スペースとして800mm程度、背面には配線や排熱のために200mm程度の余白を確保するのが一般的な目安です。これらを合計すると、本体設置に必要な床面積は2平方メートル前後を見込んでおくと安全です。
A4複合機の設置スペース目安
A4複合機はA3機種に比べてコンパクトで、本体幅400〜500mm、奥行き450mm前後のモデルが多く見られます。前面作業スペースは600mm程度あれば十分なケースが多く、設置面積の目安は1〜1.5平方メートル程度です。小規模オフィスや個室ブース内への設置でも、動線を妨げにくいサイズ感が特徴といえます。
スチールロッカー・書庫の設置スペース目安
ロッカーや書庫は扉の開閉方式によって必要な設置スペースが大きく変わります。引き戸タイプと開き戸タイプでは前面に必要な余白が異なるため、設計時にどちらの方式かを確認しておくことが重要です。
引き戸タイプロッカーの設置スペース目安
引き戸タイプのロッカーは扉が横にスライドするため、前面の作業余白を最小限に抑えられるのが特長です。本体幅900mm程度の製品であれば、前面に人が立って荷物を出し入れするための奥行き600mm程度を確保すれば運用に支障はありません。省スペース性を重視する通路脇の設置に向いています。
開き戸タイプ書庫の設置スペース目安
開き戸タイプの書庫は扉を前方に開くため、扉の開閉軌跡分の余白を確保する必要があります。標準的な両開き書庫であれば、扉の開閉に600〜700mm程度、加えて人が作業するための奥行きを300mm程度見込むと、前面全体で900mm〜1000mm程度の余白が目安になります。狭い通路への設置は扉が動線を塞ぐ可能性があるため注意が必要です。
オフィスデスク・チェアの設置スペース目安
デスクとチェアは組み合わせて使用するため、両者の寸法を合算した設置スペースの目安を把握しておく必要があります。着座時の姿勢変化やチェアの引き代も考慮した数値で計画すると、実際の使用感に近いレイアウトになります。
デスク1台あたりの設置スペース目安
一般的なオフィスデスクは幅1200mm、奥行き700mm程度のサイズが標準的です。デスク単体の占有面積はおよそ0.84平方メートルですが、隣接するデスクとの間隔や通路スペースを含めると、1人あたり1.5〜2平方メートル程度を目安に計画するケースが多く見られます。
チェア引き代を含めた必要スペース
チェアの着座・立ち座り動作には、デスク背面に600〜700mm程度の引き代スペースが必要とされます。この寸法が不足すると、着座時に後方の通路や什器と干渉し、日常的な使い勝手が悪化します。デスクレイアウトを検討する際は、デスク本体の寸法だけでなくこの引き代を含めた奥行き方向の合計値で設置スペースの目安を算出することが大切です。
会議テーブルの設置スペース目安
会議テーブルは収容人数によって必要な設置スペースが大きく変わります。テーブル本体のサイズに加え、椅子の引き代と周囲の通行スペースを合わせて検討することで、実用的な会議室レイアウトが完成します。
4人掛け会議テーブルの設置スペース目安
4人掛けの会議テーブルは幅1200〜1500mm、奥行き750〜800mm程度が一般的です。テーブル周囲に椅子の引き代として600mm程度、さらに人が出入りするための通路として600mm程度を加えると、部屋全体で必要な床面積は10平方メートル前後が目安になります。
8人掛け会議テーブルの設置スペース目安
8人掛けの会議テーブルは幅2400〜3000mm、奥行き1100〜1200mm程度の製品が多く採用されています。椅子の引き代や出入り動線を含めると、部屋全体で20平方メートル前後の床面積が目安となります。プロジェクターやホワイトボードを併設する場合は、さらに壁面側に余白を加えて計画する必要があります。
パーテーション設置時に必要なスペース目安
パーテーションは間仕切りタイプと個室ブース型で必要スペースの考え方が異なります。既存什器と組み合わせて設置するケースも多いため、パーテーション自体の厚みと周辺什器の動線を合わせて確認することが欠かせません。
間仕切りパーテーションの設置スペース目安
間仕切りパーテーションはパネル1枚あたりの厚みが30〜50mm程度と薄く、設置スペースへの影響は比較的小さいのが特徴です。ただし、連結部分の金具や自立させるための脚部が床面を占有するため、設置ライン上に幅100mm程度の余裕を見込んでおくと安心です。オフィス空間を柔軟に区切りたい場合に活用しやすい形式です。
個室ブース型パーテーションの設置スペース目安
個室ブース型パーテーションは、1人用ブースで幅900〜1200mm、奥行き900〜1200mm程度のサイズが主流です。扉の開閉スペースとして前面に600mm程度、複数ブースを並べる場合は隣接ブース間の通路として600mm以上を確保すると、利用時のストレスを抑えられます。詳しい製品寸法はパーテーションラボの製品ページで確認いただけます。

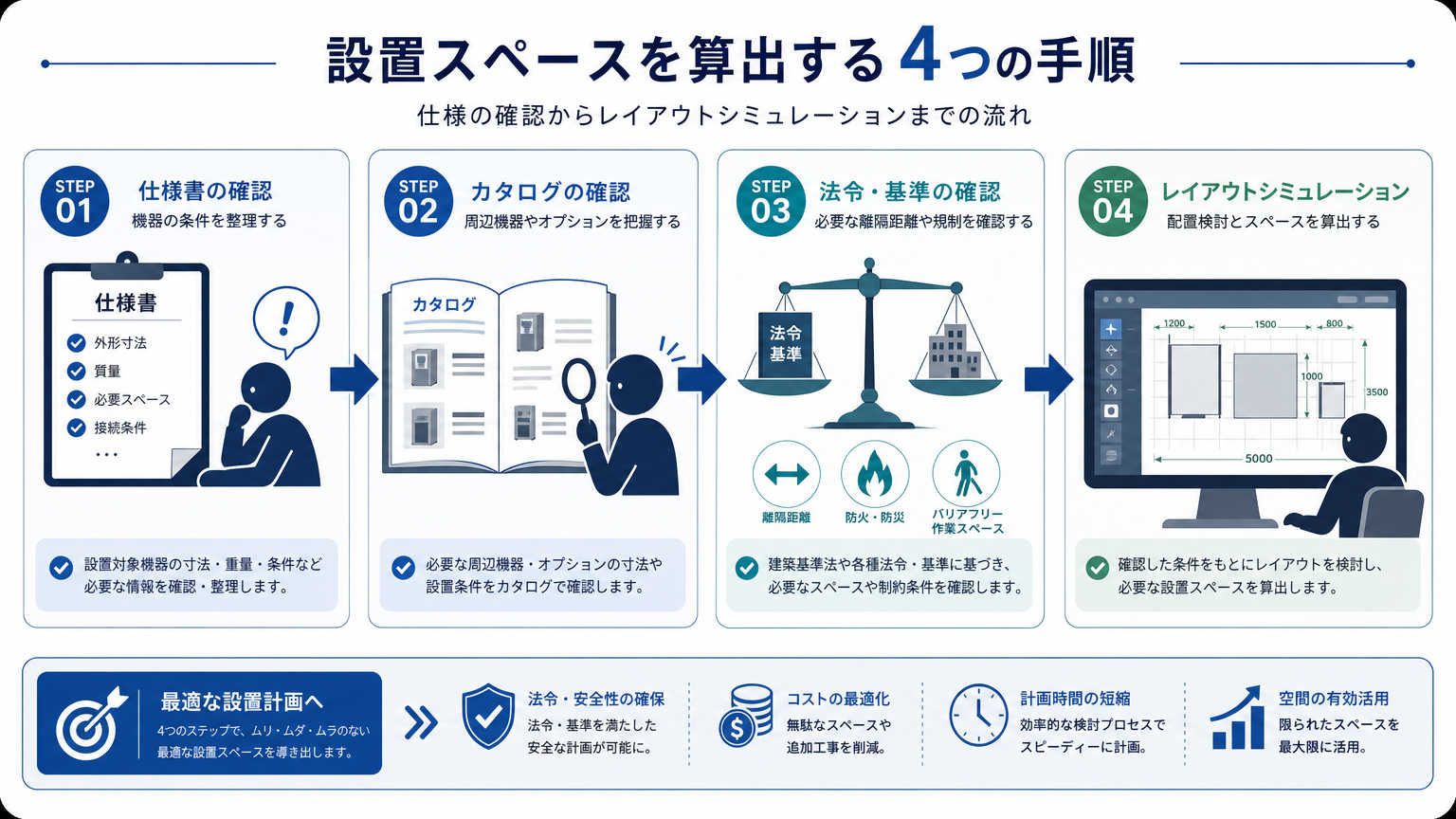

設置スペースの目安を算出する手順
設置スペースの目安は、思いつきで決めるのではなく決まった手順に沿って算出すると精度が安定します。ここでは仕様書確認からシミュレーションまで、実務で使える4つのステップを紹介します。
製品仕様書で外形寸法を確認する
最初のステップは、設置予定の什器について製品仕様書に記載された外形寸法を確認することです。幅・奥行き・高さの基本寸法に加え、キャスターや取っ手などの突起部を含めた最大寸法を把握しておくと、図面上での誤差を防げます。メーカーによって寸法の表記方法が異なる場合があるため、注釈欄まで目を通すことが実務上のポイントです。
メンテナンス余白をカタログで確認する
次に、扉の開閉角度やメンテナンス時の作業スペースについてカタログの図解を確認します。複合機であればトナー交換時の前面スペース、書庫であれば扉の開閉軌跡など、什器ごとに異なる余白の目安が示されています。カタログに記載がない場合はメーカーへ直接問い合わせることで、正確な数値を得られます。
通路幅の法定基準を確認する
什器周辺の通路幅を検討する際は、建築基準法や消防法で定められた避難通路の有効幅員を確認しておく必要があります。オフィスの用途や収容人数によって基準値が変わるため、国土交通省の建築基準法関連情報などで最新の規定を確認しながら計画を進めることが望まれます。法令基準を満たした上で什器の設置スペースの目安を設定することが、安全な空間設計の前提です。
レイアウトソフトで配置シミュレーションを行う
最後に、これまで確認した寸法データをレイアウトソフトに入力し、実際の配置シミュレーションを行います。什器同士の干渉や動線の交差をあらかじめ画面上で確認できるため、施工前の段階で問題点を洗い出せます。シミュレーション結果を顧客への提案資料として活用すれば、視覚的な説得力も高まります。

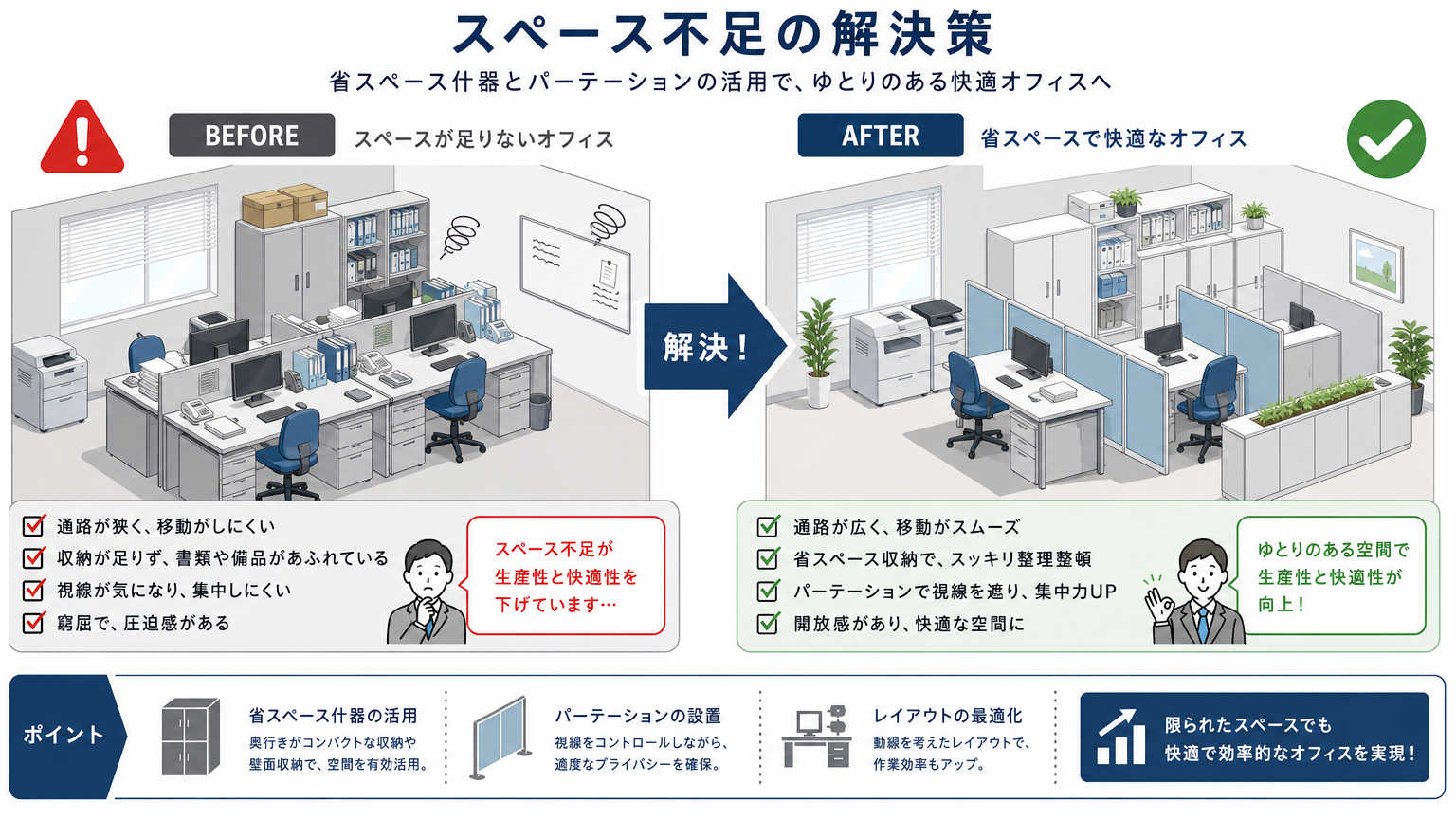

設置スペースが不足する場合の解決策
限られた床面積の中で必要な什器をすべて配置しようとすると、設置スペースが不足する場面が少なくありません。ここではレイアウトの見直し、什器の選び直し、パーテーション活用という3つの解決策を紹介します。
レイアウトを組み替えて動線を確保する
什器の配置順序や向きを変えるだけで、無駄な動線を削減できるケースがあります。例えば背中合わせに配置していたデスクを島型に組み替えることで、共有通路を集約し、結果的に什器全体の設置スペースを圧縮できることがあります。既存のレイアウトを疑ってみることが、最初に試すべき解決策です。
省スペース型什器への変更を検討する
什器そのものを省スペース型の製品に切り替えることも有効な手段です。例えば据え置き型の複合機を卓上型に変更したり、開き戸式の書庫を引き戸式に変更したりすることで、必要な設置スペースの目安を数十パーセント削減できる場合があります。什器メーカー各社が省スペースモデルを展開しているため、比較検討する価値があります。
パーテーションで空間を仕切り有効活用する
パーテーションを活用すれば、限られた床面積の中でもゾーニングを工夫して空間を有効活用できます。例えば複合機コーナーを個室ブース型パーテーションで囲うことで、周辺の動線と作業スペースを明確に分離し、視覚的な圧迫感も軽減できます。オフィス全体の設置スペースの目安を再計算する際は、パーテーションによるゾーン分けも選択肢に加えてみてください。

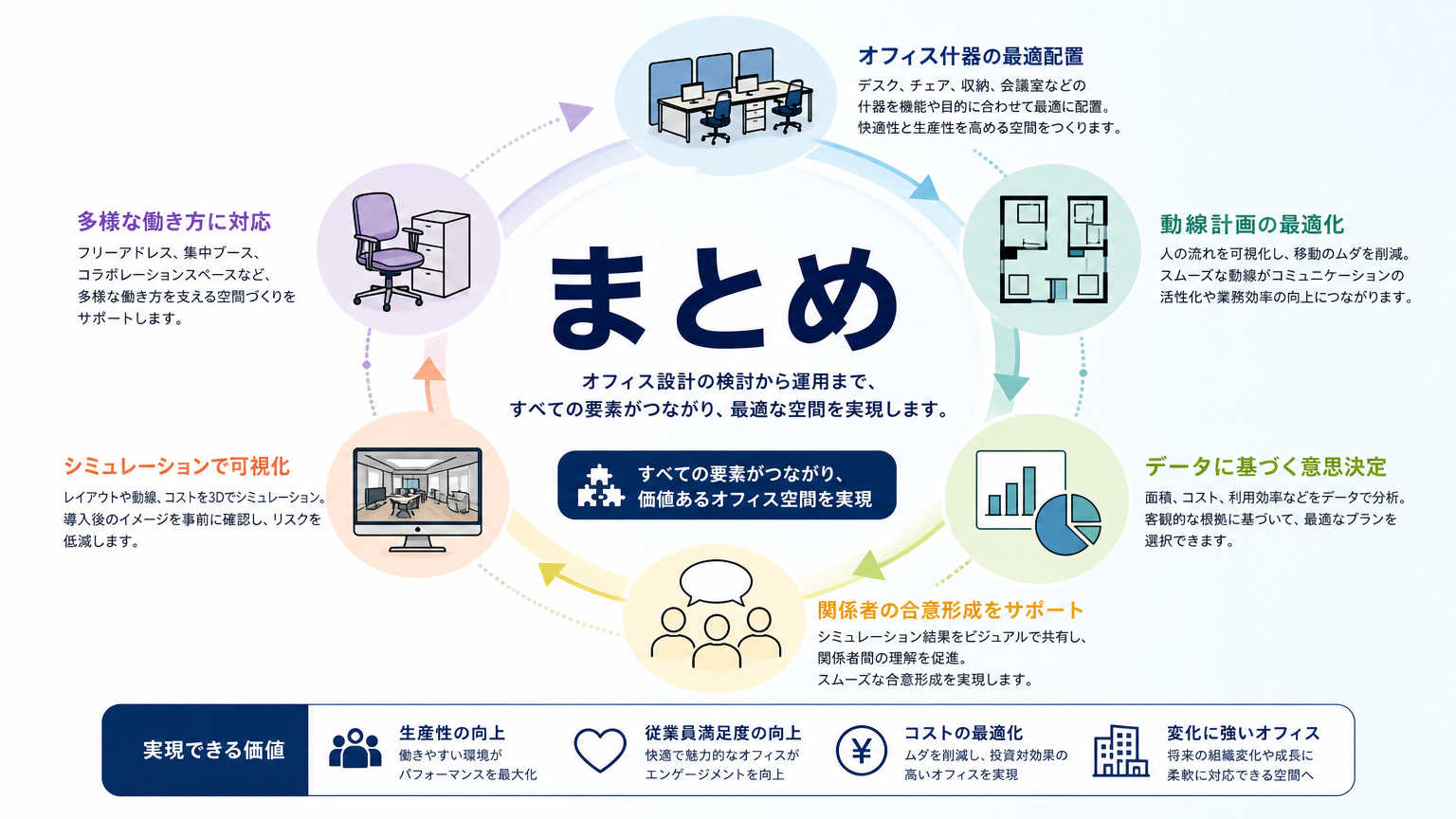

まとめ
設置スペースの目安は、什器本体の占有面積、操作・メンテナンス余白、動線スペースという3要素を組み合わせて算出するものです。複合機やロッカー、デスク、会議テーブル、パーテーションなど什器ごとに標準的な数値を把握し、法定基準を満たしながらレイアウトソフトでシミュレーションすることで、手戻りの少ない図面作成が可能になります。スペースが不足する場合は、レイアウト変更や省スペース型什器、パーテーション活用といった手段を組み合わせて対応していきましょう。
設置スペースの目安についてよくある質問
-
設置スペースの目安を計算する際、最低限確認すべき数値は何ですか
- 什器本体の幅・奥行きといった外形寸法に加え、扉の開閉やメンテナンスに必要な余白、周辺の動線幅の3つを確認することが基本です。この3要素を積み上げることで、実務に使える設置スペースの目安が算出できます。
-
複合機の設置スペースはメーカーによって差がありますか
- はい、機種やメーカーによって前面作業スペースの推奨値が異なる場合があります。必ず製品仕様書やカタログで個別の数値を確認し、標準値だけに頼らないようにしましょう。
-
避難通路の幅員はどのように確認すればよいですか
- 建築基準法や消防法で用途・規模ごとに定められた基準があり、所轄の建築主事や消防署への確認、または国土交通省や消防庁が公開する資料での確認が有効です。什器配置がこの基準を下回らないよう注意が必要です。
-
パーテーションを使うと設置スペースはどの程度節約できますか
- 間仕切りパーテーションであれば厚み自体は数十mm程度と薄いため、空間を仕切りながらも床面積のロスを最小限に抑えられます。個室ブース型の場合はブース自体に一定の面積が必要ですが、動線を整理しやすくなる利点があります。
-
レイアウトソフトを使わずに設置スペースの目安を確認する方法はありますか
- 方眼紙や縮尺スケールを使った手描きの図面でも確認は可能ですが、複数什器を組み合わせた干渉チェックには手間がかかります。簡易的な確認であれば手描きでも対応できますが、精度を求める場合はレイアウトソフトの活用をおすすめします。
